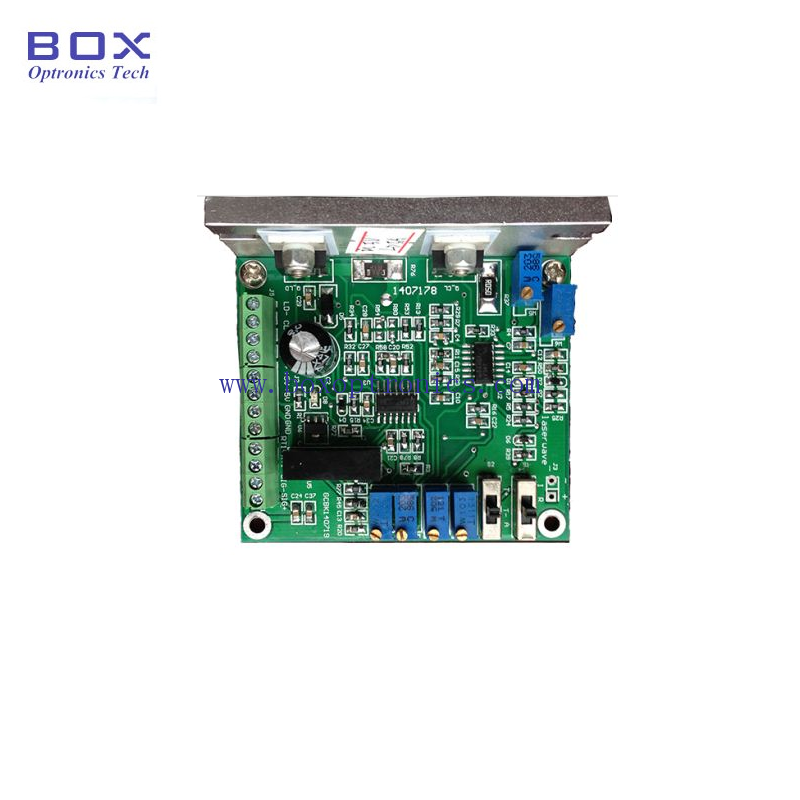

宽波长范围同轴LD激光器驱动板

LD激光器驱动板，采用单板设计，电流驱动，支持外部模拟调制，结构紧凑，非常容易嵌入到激光类产品的使用，适用各种波长范围400-1700nm。

文件名: 格式: 大小:

在线留言

一、描述：
LD激光器驱动板，采用单板设计，电流驱动，支持外部模拟调制，结构紧凑，非常容易嵌入到激光类产品的使用，适用各种波长范围400-1700nm。
二、绿端子的定义：
1、+5V, GND输入电压正负极；
2、LD+,LD-接LD正负极；
3、CL+, CL-接TEC的正负极；
4、RT+, RT1-接热敏电阻两极；
5、SIG-,SIG+接外信号正负极。
三、S2档位开关是模式选择开关：
拨到T+(上)是TT+模式，拨到T-(中)是TT-模式，拨到A(下)是ANALOG模式。
四、S1是显示选择开关：
LD电流，TEC温度（阻值）；拨到I(上)显示电流，拨到R(中)显示温度。
1、I-电流显示，如150mV对应150mA工作电压；
2、R-温度显示，用万用表电压档如测-0.1V是代表10K热敏电阻。
五、电位器：
1、W5电位器是温度调节器，调节它来改变TEC输出大小；
2、W2电位器是LD电流调节器，调节它来改变LD的输出大小；
3、W3和W4是LD限流，该板子限流为150mA。
